索尼推出搭载LOFIC结构的CMOS图像传感器 LYTIA L910，提升夜景与大光比场景拍摄表现

索尼半导体解决方案公司（以下简称“索尼”）宣布推出一款有效像素约为5,000万※1的手机图像传感器“LYTIA L910”，可在低功耗下实现100dB的高动态范围拍摄。

LYTIA L910是LYTIA系列中首款采用LOFIC※2结构的产品。此外，通过搭载新型HDR技术及降低暗部随机噪声的电路技术，相比传统产品能更有效地抑制过曝和暗部噪点，实现高画质成像。同时，通过优化电路设计，可在低功耗下实现近年来逐渐普及的4K 60fps HDR视频拍摄。通过提升这些性能，在明暗对比强烈的场景下（例如，夜景中存在高亮度LED照明等），能从亮部到暗部实现接近肉眼所见的高画质成像，为智能手机的拍摄体验带来新的价值。

※1：基于图像传感器的有效像素定义方法。

※2：LOFIC：Lateral Overflow Integration Capacitor（横向溢流积分电容）。

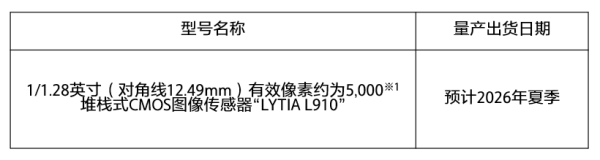

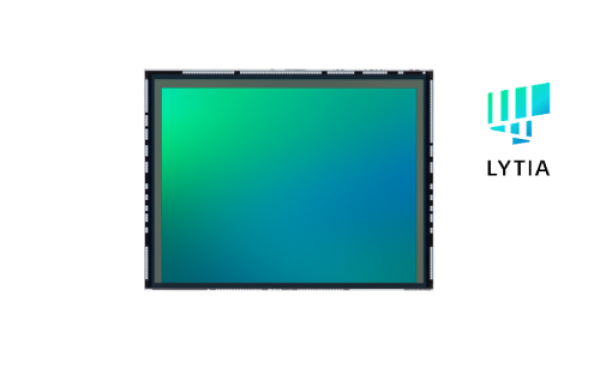

CMOS图像传感器“LYTIA L910”

近年来，随着视频制作和直播的普及，在多样化环境下稳定实现高画质视频拍摄的摄像头功能需求日益高涨。在图像传感器领域，扩大动态范围和提高低功耗性能已成为市场的关键诉求。

LYTIA L910通过LOFIC结构扩大饱和容量，并结合新颖的HDR技术与电路技术，单次曝光可实现100dB的高动态范围，从亮部到暗部实现层次丰富且噪点较少的成像。与需要多次曝光的HDR技术相比，该技术还能有效抑制动态拍摄时被摄体因运动造成的模糊及闪烁现象。此外，凭借具有特色的电路设计，LYTIA L910有效降低了功耗，在启用HDR功能的情况下，可支持以4K 60fps进行高画质视频拍摄。

＜主要特点＞

■凭借新的HDR技术与电路技术，单次曝光可实现100dB的高动态范围成像

LYTIA L910采用可积累光电二极管溢出电荷的LOFIC结构，饱和电荷量相比传统产品※3进一步扩大。同时，通过采用“Triple Conversion Gain-HDR（TCG-HDR）技术”，以三种不同的转换效率读取单次曝光获得的电荷，有效抑制了拍摄高亮区域时的过曝现象，以及暗部至中间调区域的噪点，实现了从亮部到暗部的高画质成像。此外，通过提升电荷至电压转换效率的UHCG（Ultra High Conversion Gain）电路技术，使随机噪点发生率相比传统产品※3降低了约30％，从而提升了低照度环境下的画质。凭借这些技术，单次曝光可实现100dB的动态范围，不仅能抑制低照度环境下因噪点导致的画面颗粒感，还能在明暗反差较大的环境中实现平滑的层次表现。同时，无需进行多次曝光，不仅抑制了动态物体的模糊，而且通过延长曝光时间，提升了成像信号信噪比※4，抑制了照明频闪（闪烁）。

※3：与本公司的1/1.28英寸（对角线12.49mm）、有效像素约为5,000万的堆栈式CMOS图像传感器“LYTIA 828”进行比较。

※4：信号噪声比，表示信号功率与噪声功率的比值。

画质对比视频请见：既有传感器（DCG-HDR） vs LYTIA L910（TCG-HDR + LOFIC）

■通过优化电路设计，实现低功耗且保持高动态范围的4K视频拍摄

采用具有特色的电路设计和先进制程，缩短了模拟信号到数字信号的转换处理时间，从而降低了传感器的功耗。这有助于降低智能手机的电池消耗，在保持高动态范围的同时，支持以60fps拍摄高画质的4K视频。此外，用户在预览阶段可通过智能手机屏幕查看HDR画质。通过记录下接近所见的图像和视频，有效提升了拍摄体验。

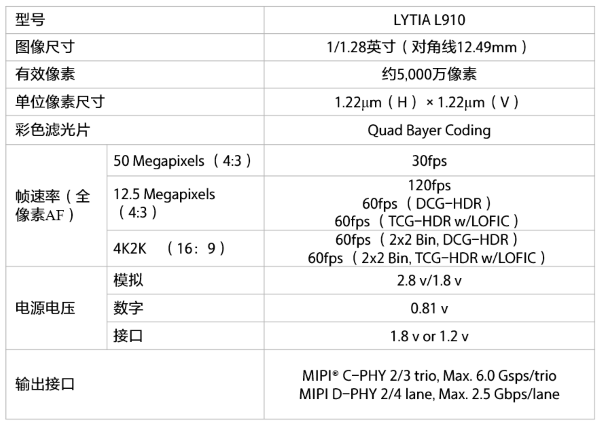

＜关键参数＞
