索尼4K超高清转播车助力北京广播电视台5G+8K高速发展

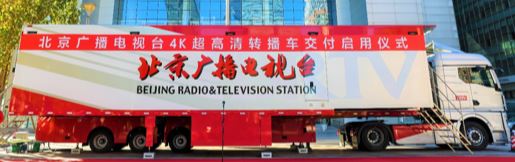

北京广播电视台4K超高清转播车车体

11月10日,索尼与北京广播电视台4K超高清转播车交付仪式于北京广播电视台成功举办。北京广播电视台台党组成员 副台长陈祥、北京广播电视台台务会成员 技术管理部主任毕江、北京广播电视台转播传送中心主任郑星、索尼中国专业系统集团总裁森秀章、索尼中国专业系统集团副总裁彭筱珊、索尼中国专业系统集团销售总部总监吴永全等领导出席活动。


领导合影

北京广播电视台4K超高清转播车系统标配24讯道超高清摄像机并具备强大的扩展接入能力,车内常驻16讯道HDC3500标准讯道,4讯道HDC5500标准讯道,2讯道HDC-P50微波讯道,以及2讯道HDC4800超高速4K摄像机。整个系统中,还配备了2套PWS-4500存储服务器,4套EVS慢动作服务器,以及2台瑞得霖科4K硬盘录像机,实现多通道实时录制。



车钥匙交接

作为本次4K超高清转播车项目的系统供应商,索尼中国专业系统集团总裁森秀章表示:北京广播电视台4K超高清新一代旗舰型转播车,基于ST2110标准设计,是索尼公司自2008年来为北京台量身打造的第3辆大型进口转播车,这三辆转播车恰好见证了中国广播电视转播技术十几年间从高清到3D,再到超高清的飞速发展的历程。

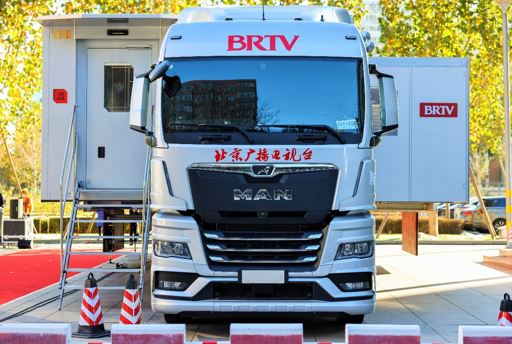

车头外观

北京广播电视台4K超高清转播车系统设计构架以IP为制作核心,提高了整体工作流程效率的同时又留有适当的传统视音频方式作为应急备份。系统制作支持超高清4K HDR全流程,并且为升级8K制作预留了空间,升级后,整车将在不影响4K/HD IP制作的同时,又可以进行8K 50P/100P制作的技术探索。期待这辆超高清转播车将作为4K时代的转播利器,承载着强劲阵容的4K/IP/HDR系统和产品,全方位支持北京广播电视台大型综艺演出和更高级别赛事活动的转播需求,见证中国广播电视事业面向8K+5G超高清时代的跨越。


索尼中国专业系统集团总裁森秀章致辞

交付仪式上,北京广播电视台台党组成员、副台长陈祥致辞:本次4K超高清转播车顺利建成标志着北京广播电视台的电视节目转播、制作能力达到了新的高度,也是北京广播电视台以服务2022年北京冬奥会、冬残奥会为目标,推进全流程4K超高清制播系统建设的重要里程碑。

后续投入使用将有力的促进台里扩大4K超高清节目产能,实现将每天自制4K节目播出量提高到6小时的目标,助力北京广播电视台节目生产;同时台里也将形成全链条的4K电视节目制播能力,利用4K超高清技术全面提升节目内容呈现能力和创新水平,并在此基础上为8K超高清试验频道技术应用积累经验,为北京广播电视台8K超高清试验频道年底开播后的技术工作打下坚实的基础。

作为冬奥会、冬残奥会举办城市的一线主流媒体,北京广播电视台将积极参与冬奥会、冬残奥会超高清赛事公共信号制作及宣传报道工作,同时促进和规范超高清电视节目创作生产,推动超高清电视从内容采集到终端显示全流程贯通;北京广播电视台将以建设“科技冬奥”创新应用场景为契机,全面对接文化产业数字化战略,在4K超高清技术成熟运用的基础上加快推动5G+8K转播等广电技术创新,赋能文化产业高质量发展,充分发挥北京广播电视台人才和科技资源高度集聚优势,抓紧应用超高清等主流、先进的创新技术和传播手段,全方位、多角度地向世界展示好北京冬奥风采。


北京广播电视台台党组成员、副台长陈祥致辞

此次交付的4K超高清转播车系统设计构架保留了主备切换台(XVS9000和XVS8000)接入12G/3G/1.5G SDI的能力,以及SDI视频矩阵作为异构基带系统。主切换台XVS9000具备56路IP输入,8路12G-SDI输入,备切换台XVS8000具备4路IP输入,32路12G-SDI输入,整个系统以IP制作为主,基带为辅。系统中配备了新款IP多画面分割器作为主监看方案,可以监看全车全部节点信号。整个系统中的IP架构和基带架构的信号通路相互独立,信号源相互对应,制作后输出信号也可通过变换器互相转换,因此两套架构之间也可以互做系统级备份,基带12G-SDI矩阵+画分,可用作系统IP信号监看和调度的基带备份方式,副切换台故障时做应急切换使用, 同时12G SDI基带架构可用于第二制作区,配备12G兼容3G/1.5G的切换台和矩阵,可用于第二套节目的同时制作。

音频方面,本系统符合AES67标准的IP音频信号直接接入视频核心数据交换设备,可供IP架构中的其它设备将其和视频信号一同调用或分别调用。另外,本系统也可通过传统基带加、解嵌器实现AES数字音频、模拟音频和SDI嵌入音频之间的转换。

本车的IP系统可通过AWMA NMOS系列开放协议自动发现、注册设备,支持NMOS-IS 04& 05的设备可以做到在交换机上即插即用。系统具有完整的HDR/SDR同步制作能力,利用HDRC-4000 转换器,实现索尼“SR-Live”高质量4K Live HDR流程,即在不增加人员工位的条件下,制作高质量4K/HDR节目的同时实现HD/SDR的同播制作。

系统设计之外,在车体方面,北京广播电视台4K超高清转播车的配置和亮点也达到了更高水准,车体采用半拖挂、内外套双侧拉厢超宽厢体结构,右侧拉厢展开深度达2米,左侧拉厢展开深度达1.8米,箱体改造委托欧洲最大的转播车制造商英国史密斯车辆公司/A Smith Gt Bentley Ltd承建,并由索尼CE(Creactive Engineering)工作室为本车提供精细化创新设计。

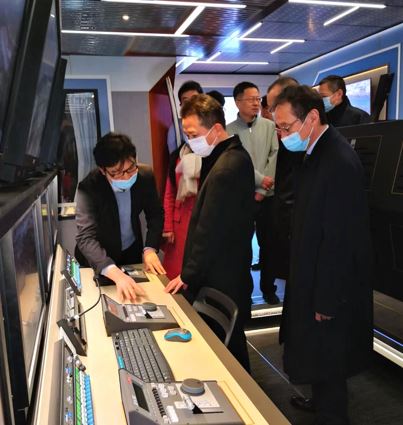

车内参观

主播车主要配置:

1.     视频 20路4K讯道+2路4K微波讯道+2路4K超高速讯道

A. 摄像机:索尼HDC-3500*16套,HDC-5500*4套,HDC-P50*2套,HDC-4800*2套

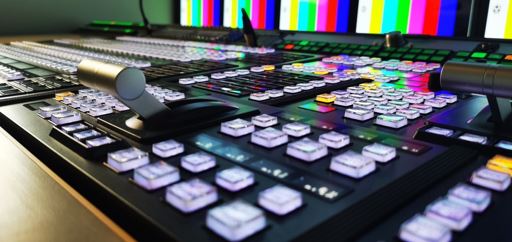

B. 主切换台:索尼XVS-9000*1套 (4K:64x32,4M/E),附带索尼ICP-X7000面板

备切换台:索尼XVS-8000*1套 (4K:36x16,2M/E),附带索尼ICP-X7000面板

C. 核心交换机:华为CE8850-64CQ,CE6865-48S8CQ

D. 矩阵:Evertz EQXUHD (160x160)

E. IP信号核心调度处理系统:索尼LSM管理系统

F. IP网关:索尼NXLK-IP50Y*10块,NXLKIP51Y*32块

G. HDR节目制作转换单元:索尼HDRC-4000*8台

H. 服务器:索尼PWS-4500*2套

           EVS XTVIA-FHD12-U6*4套

I. 监视器:索尼PVM-X550,BVM-HX310

J. 同步机:Tektronix SPG8000A



2.     音频

A. 主调音台:LAWO MC2 56 MK3,48路推子

备调音台:LAWO Ruby,12路推子

B. 音响系统:5.1.4全景声



3.     车体制造

A. 精细化设计:CE工作室

B. 车体制造商:英国史密斯车辆公司/A SmithGt Bentley Ltd

C. 车辆类型:拖挂车,内外套双侧拉

D. 车体尺寸:(不含车头)

厢体展开前尺寸 (mm):

13750(L)*2500(W)*4000(H)

厢体展开后尺寸 (mm):

13750(L)*6300(W)*4000(H)

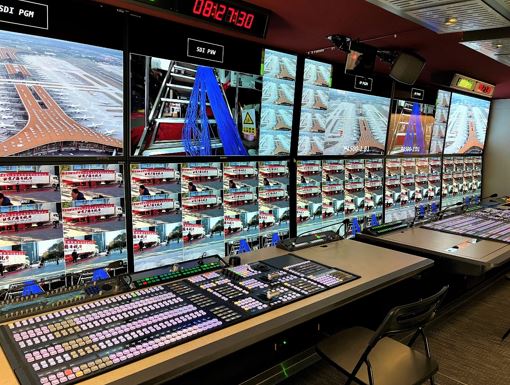

车内环境
