2019.05.29

索尼发布符合ELTRES™低功耗广域(LPWA)无线通信标准专利的通信模块

使无线通讯服务在远距离和高速移动下保持稳定

日本,东京—索尼公司宣布将发布CXM1501GR通信模块,该模块符合索尼为物联网应用开发的ELTRES™低功耗广域无线通信标准。物联网设备配备该模块后,即可连接至ELTRES™物联网服务,该服务预计于今年秋季由索尼网络通信公司(Sony Network Communications Inc.)推出。

索尼期待让该产品广泛应用于多种物联网设备,使无线通讯服务在远距离和高速移动下保持稳定,并在此基础上开发各种服务,从而开拓一个崭新的市场。

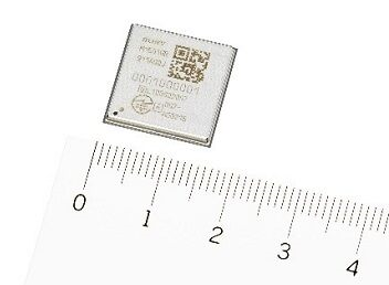

符合ELTRES™的通信模块CXM1501GR

产品型号

样品发货时间

样品价格(含税)

符合ELTRES™的通信模块CXM1501GR

2019年6月

5,000日元(芯片)



大部分物联网系统会将各传感器获取的信息无线传输到云服务器,在云服务器上收集和处理数据后,将结果显示在智能手机或平板电脑等用户设备上。LPWA网络技术是一种低功耗无线通信技术,用于广域传输低位数据。在物联网系统通信领域,该技术的市场需求有望激增。

新的CXM1501GR通信模块集成了一个新型发射器大规模集成电路,该电路可在920MHz频段传输符合ELTRES™无线通信标准协的信号,以及一个用于与外置天线进行阻抗匹配的电路。此外还包括了GNSS(全球导航卫星系统定位)接收机大规模集成电路(一种获取时间和位置信息的重要物联网传感器)和GNSS接收机所需的SAW滤波器等高频组件。该模块集成这些配件后,能让物联网边缘设备的设计更加轻松。

<主要特点>

1.      内置π/ 2-shift BPSK调制(双相偏差调制)大规模集成电路,可低功率运行,在窄带宽通信中产生有利的信噪比。

2.      内置920MHz外置天线的阻抗匹配电路,可直接连接通用天线,轻松设计定制天线。

3.      内置高灵敏度、低功耗的GNSS大规模集成电路,可与GPS(全球定位系统)、GLONASS(全球卫星导航系统)和QZSS(准天顶卫星系统)符合。

4.      内置的高频电路针对GNSS接收进行了优化,可直接连接天线。

5.      已获得符合《日本无线电波法(Radio Act of Japan)》的无线通信设备建设和设计认证(认证号:007-AG0043);使用所列天线时无须进一步认证。

6.      已从日本电信设备认证机构(Japan Approvals Institute for Telecommunications Equipment)获得了符合《日本电信业务法(Japan’s Telecommunications Business Act)》的模块类型认证。

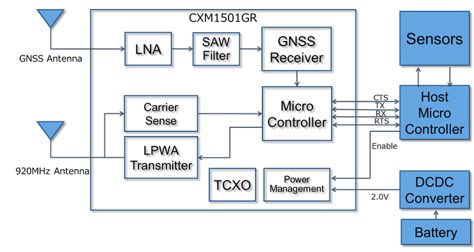

CXM1501GR结构图表及系统配置示例


<关键参数>

符合ELTRES™的通信模块CXM1501GR

安全功能

包含

大小

16mm×16mm×2.0mm

包装

65 pin LGA (0.5mm 间距)

电压

2.0V

接口

UART



ELTRES™无线通信标准

天线辐射功率

20mW

通信方向

仅限上行链路

传输频率

923.6 MHz —928.0 MHz (23频段无线跳频技术)

主调制系统

π/2 shift BPSK

次调制系统

线性调频

传输系统

四次重复传输0.4秒或更短的数据包

减少对其他系统干扰

CSMA (载波监听多路访问)

纠错码

LDPC (低密度奇偶校验码)

有效速率:传输比特数/总传输时间

80 bps(信道速率: 6.35 kbps)

接收灵敏度

-142dBm



欲知更多信息,请访问以下网站:

ELTRES™官网

https://www.sony-semicon.co.jp/products_en/eltres/index.html

符合ELTRES™的通信模块CXM1501GR官网

https://www.sony-semicon.co.jp/products_en/eltres_txmodule/index.html
